Konstrukcje specjalne
Logistyka to o wiele więcej niż transport z punktu A do punktu B. Wymagania wobec niej są przy tym tak różne, jak różne są gałęzie przemysłu. Jeśli nasze produkty seryjne nie odpowiadają w pełni Państwa potrzebom transportowym, proponujemy rozwiązania specjalne.
W takich rozwiązaniach łączymy na przykład specjalny zespół nośny z seryjną jednostką napędową. I to dokładnie tak, jak tego wymagają Państwa procesy produkcyjne i logistyczne. Aby znaleźć odpowiednie rozwiązania transportowe do zastosowań przemysłowych, łączymy zaawansowane umiejętności inżynieryjne i siłę innowacyjności z wiedzą na temat procesów i produkcji, którą zdobyliśmy jako wiodący na świecie dostawca usług w sektorze logistyki wewnątrzmagazynowej.
Konstrukcje specjalne są królewską dyscypliną Jungheinrich, zorientowaną na potrzeby klienta. W zależności od stopnia adaptacji i wielkości produkcji oferujemy urządzenia produkowane w małych seriach, produkty spersonalizowane lub pojedyncze egzemplarze.
Poniżej kilka naszych konstrukcji specjalnych:
Branża drukarska/papiernicza
Zadanie
• Branża: papiernicza
• Ładunek: bele papieru
• Miejsce zastosowania: dział uszlachetniania papieru
• Wózek: obsługa przez operatora jadącego na wózku, fotel i stanowisko stojące usytuowane bokiem do kierunku jazdy, udźwig 3000 kg
Rozwiązanie
Transporter do bel papieru ESK 30
• Zespół nośny z przyspawaną nakładką pryzmatyczną
• Tandemowe rolki nośne, bez hamulca
• Długość/szerokość całkowita: 2650/1200 mm
• Skok: 125 mm
• Bele papieru o średnicy od 690 do 1510 mm
Zadanie:
• Branża: papiernicza
• Ładunek: bele drukarskie
• Miejsce zastosowania: drukarnia
• Wózek: obsługa przez operatora jadącego na wózku, fotel usytuowany bokiem do kierunku jazdy
• Udźwig 2000 kg
Rozwiązanie:
Transporter bel drukarskich EKE 20 P
• Platforma do podejmowania urządzenia z belą drukarską
• Mechanizm blokujący do bezpiecznej jazdy po łuku
• Wygodna pozycja siedzenia także na dłuższych trasach
• Jazda spowolniona przy skręcie koła większym niż 25°
• Zwolnienie blokady zespołu nośnego tylko przy zatrzymanym wózku
Zadanie:
• Branża: papiernicza
• Ładunek: bele kartonu
• Wózek: obsługa przez operatora jadącego na wózku, fotel usytuowany bokiem do kierunku jazdy
• Udźwig 3500 kg
Rozwiązanie:
Transporter do bel papieru ETB 35
• Trzpień obracany w lewo i w prawo, z pilotem
• Koła nośne z wulkolanu, z hamulcami
• Długość całkowita: 2670 mm
• Szerokość całkowita: 1740 mm
• Wysokość podnoszenia: 1550 mm
• Odległość środka ciężkości ładunku od czoła wideł 675 mm
• Moment obrotowy trzpienia nośnego: 11 000 Nm
• Maszt pojedynczy
Zadanie:
• Branża: papiernicza
• Klient: Scheufelen GmbH
• Ładunek: bele papieru
• Miejsce zastosowania: drukarnia
• Wózek: obsługa przez operatora jadącego na wózku, fotel usytuowany bokiem do kierunku jazdy
• Udźwig 6000 kg
Rozwiązanie:
Transporter do bel papieru ETW 60
• Hydrauliczny układ kierowniczy
• Sekcja ładunku z zabudowaną konstrukcją
• Koła nośne z wulkolanu (295 x 100 mm)
• Długość całkowita: 4100 mm
• Szerokość całkowita: 1120 mm
• Chwytak zaciskowy
Zadanie:
• Branża: przemysł opakowaniowy
• Ładunek: narzędzia drukarskie
• Miejsce zastosowania: produkcja/hala zakładowa
• Wózek: obsługa przez operatora idącego, kierowanie dyszlem, udźwig 7000 kg
Rozwiązanie:

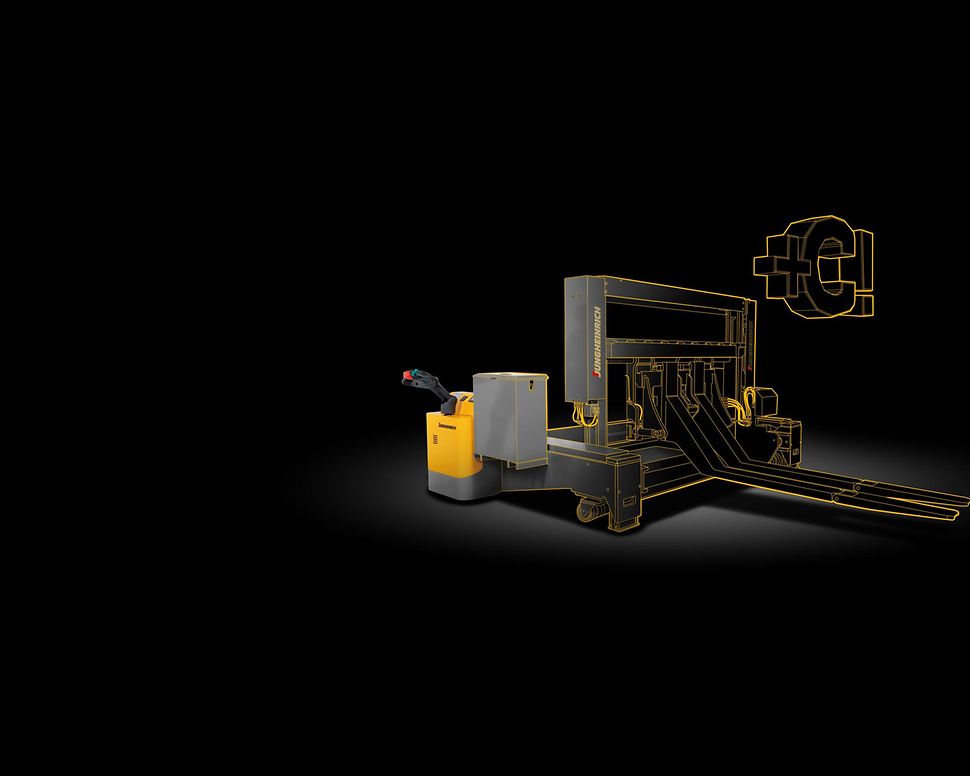

Wózek paletowy z szerokim rozstawem kół EDB 100
• Zespół nośny o szerokim rozstawie z monomasztem
• Karetka masztu z elementami do ładunków specjalnych
• Zmodyfikowane przełożenie skrętu
• 4 koła nośne z wulkolanu (bez hamulców)
• Prędkość jazdy z ładunkiem: 3,5 km/h
Przemysł
Zadanie:
• Branża: produkcja folii stalowej
• Ładunek: bele folii stalowej (zwoje)
• Miejsce zastosowania: hala magazynowa/produkcyjna z płytami stalowymi
• Wózek: obsługa przez operatora jadącego na wózku, fotel usytuowany bokiem do kierunku jazdy
• Udźwig 8000 kg
Rozwiązanie:
Transporter do bel ETB 80
• Trzpień mocujący
• Poszerzony nośnik ładunku
• Sekcja ładunku z zabudowaną konstrukcją
• Maszt pojedynczy
• Lustro do dokładnego pozycjonowania trzpienia
• Drzwi wejściowe, stalowa ochrona przeciwuderzeniowa, wzmocnione boki
• Ogumienie specjalne
Zadanie:
• Branża: przemysł stalowy
• Ładunek: ciekła stal w tyglach
• Miejsce zastosowania: odlewnia
• Wózek: obsługa przez operatora idącego, urządzenie przechylające
• Udźwig: 2000 kg
Rozwiązanie:
Transporter do tygli EDB 20
• Osłony odporne na bardzo wysoką temperaturę
• Obrotnica do precyzyjnego przechylania tygla
• Lekkobieżne elektryczne kierowanie dyszlem
• Większy rozstaw wysięgników kół dla maksymalnej stabilności
• Listwa chroniąca stopy, zapewniająca bezpieczną odległość od obrysu wózka
• Wanna ociekowa wypełniona piaskiem dla ściekającego roztopionego materiału
Zadanie:
• Branża: dostawca branży samochodowej
• Ładunek: narzędzia do przetworników termoelektrycznych
• Miejsce zastosowania: hale produkcyjne
• Wysokość podnoszenia min. 1500 mm
• Udźwig: 7500 kg przy środku ciężkości ładunku 1200 mm
Rozwiązanie:
Wysięgnik dźwigowy EDB 135
• Napęd: ED
• Obrotowy wysięgnik dźwigowy
• Przestawianie boczne wysięgnika za pomocą dwukierunkowego siłownika hydraulicznego
• Koła z wulkolanu w wersji tandemowej
• Maszt pojedynczy
• speedCONTROL
Zadanie:
• Branża: budowa maszyn
• Ładunek: narzędzia/przedmioty obrabiane
• Miejsce zastosowania: produkcja
• Wózek: obsługa przez operatora idącego
• Udźwig 600 kg
Rozwiązanie:
Dźwig mobilny EDK 06
• Wysokość podnoszenia do 7200 mm
• Silnik akumulatorowy prądu stałego
• Sterowanie dźwigiem przez silnik prądu zmiennego (podłączenie do sieci elektrycznej)
• Wysięgniki teleskopowe z podporami hydraulicznymi
• Obsługa dźwigu także drogą radiową
Zadanie:
• Branża: produkcja kabli
• Ładunek: zwoje kabli różnej wielkości
• Miejsce zastosowania: hala produkcyjna
• Wózek: wersja z obsługą przez operatora idącego/jadącego na wózku, ładowarka
• udźwig 9000 kg
Rozwiązanie:
Transporter belkowy EDK 90
• Sekcja ładunku z zabudowaną konstrukcją
• Składana platforma
• Unoszenie ładunku bez prześwitu
• Łożysko podporowe do rozwijania bębna kablowego
• Zabezpieczenie urządzenia unoszącego
• Długość całkowita: 3405 mm
• Szerokość całkowita: 2025 mm
Zadanie:
• Branża: przemysł meblarski
• Ładunek: przycięte płyty drewniane
• miejsce zastosowania: dział przycinania/magazyn
• Wózek: obsługa przez operatora jadącego na wózku, fotel usytuowany bokiem do kierunku jazdy
• Udźwig 2000 kg
Rozwiązanie:
Zespół nośny z przenośnikiem rolkowym ETW 22
• Podwozie z 8 pojedynczymi kołami
• platforma hydrauliczna do unoszenia, opuszczania i obracania ładunku
• Dwa napędzane niezależnie od siebie przenośniki rolkowe
• Dociskacz hydrauliczny (teleskopowy)
• Długość całkowita: 4025 mm
• Szerokość całkowita: 1750 mm
Przemysł chemiczny i farmaceutyczny
Zadanie:
• Branża: chemiczna
• Ładunek: płyty plexi
• Miejsce zastosowania: piece
• Wózek: obsługa przez operatora jadącego na wózku, fotel usytuowany bokiem do kierunku jazdy
• Uciąg: 10 000 kg
Rozwiązanie:
Ciągnik platformowy ETH-P 100
• Wysokość wjazdowa 310 do 490 mm
• Długość całkowita: 4650 mm
• Szerokość całkowita: 1120 mm
• Skok: 300 mm
• Długość platformy: 3100 mm
• Popychacze wahadłowe
• Sprężyny naciągowe do zwiększania prędkości opuszczania
Przemysł samochodowy
Zadanie:
• Branża: przemysł samochodowy
• Ładunek: różne modele samochodów osobowych
• Miejsce zastosowania: warsztat prototypów
• Wózek: obsługa przez operatora idącego, specjalne mocowanie do osi samochodu, bardzo duża zwrotność
Rozwiązanie:
Transporter samochodów osobowych EJE 218
• Specjalny element nośny z przyrządem klamrowym
• Wyposażenie teleskopowe do adaptacji do każdego transportowanego modelu samochodu
• Możliwy obrót wokół osi pojazdu dzięki obracającym się kołom nośnym
Branża napojów
Zadanie:
• Branża: napoje
• Ładunek: stelaże załadunkowe ze zbiornikami na wino
• Miejsce zastosowania: winnica
• Wózek: wyłącznie obsługa przez operatora idącego bez platformy, kierowanie dyszlem
• Udźwig 8000 kg
Rozwiązanie:
Wózek podnośnikowy EDC 370
• Długość wideł 2000 mm
• Wzmocniona rama
• Wzmocniony specjalny zespół nośny
• Maszt pojedynczy
• Przekrój wideł skrzynkowych (ramiona zewnętrzne): h = 140 mm, t = 30 mm, e = 230 mm
Lotniska
Zadanie:
• Branża: logistyka lotniskowa
• Ładunek: pojemniki towarowe
• Miejsce zastosowania: lotnisko
• Wózek: obsługa przez operatora jadącego na wózku, fotel usytuowany bokiem do kierunku jazdy, udźwig 7500 kg
Rozwiązanie:
Wózek unoszący ETE 475
• Długość wideł 3000 mm
• Potrójne widły
• Hamulec elektromagnetyczny
• Obustronne wyjmowanie akumulatora
• Ogumienie z wulkolanu
